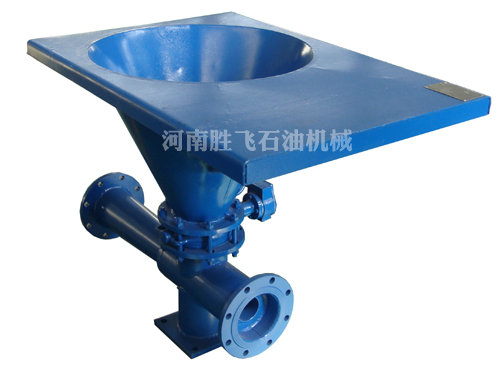

射流混漿器

射流混漿器一般與剪切泵配合使用，主要用來混合鉆井液中不易分散的化學藥品。由于它的出口壓力大，可以安裝在泥漿循環罐面以下。

一、用途及結構組成

鉆井液射流混合漏斗是鉆井液固控系統的重要組成部分，是最常用的一種配液裝置。在發生井噴的緊急情況下，可以利用鉆井液射流混合漏斗在最短的時間內，均勻的混合大量的加重材料。

二、工作原理

液體由噴咀噴出后，經混合室，進入剪切管，物料由漏斗加入混合室，在噴咀噴出的液流帶動下進入剪切管，并在此過程中得到分散和混合，混合后的液體流出剪切管后進入鉆井液罐。剪切管是一根按一定曲面逐漸擴張的空心管，它的主要作用是增加液體在管內的剪切力，以便物料更好地進行分散和提高混合后液體的壓力，以便進入循環罐。

剪切管實際上利用了伯努利效應。混合室內由于液體從噴咀以高速噴出，此時壓力低；液體進入剪切管后，由于截面逐漸變大，速度變小，于是壓力升高。

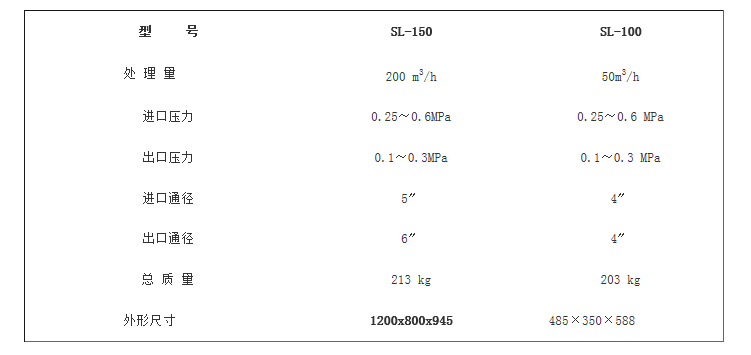

三、主要參數

3.1最大處理量：200m3/h

3.2進口壓力：0.35～0.45MPa

3.3固相混合速重晶石大于：300kg/min

3.4澎潤土大于：150kg/min

3.5外型尺寸1200x800x945

3.6重     量：     213㎏

四、安裝調試

4.1鉆井液射流混合漏斗進口與砂泵的出口管線連接，出口進入鉆井液罐。

4.2進、出口均用6″法蘭連接。

4.3射流混漿漏斗的底板固定要牢固。

4.4射流混合漏斗安裝不能過高，安裝的越高，混合能力越低。

4.5配用砂泵的技術性能要與射流混合漏斗相匹配。
